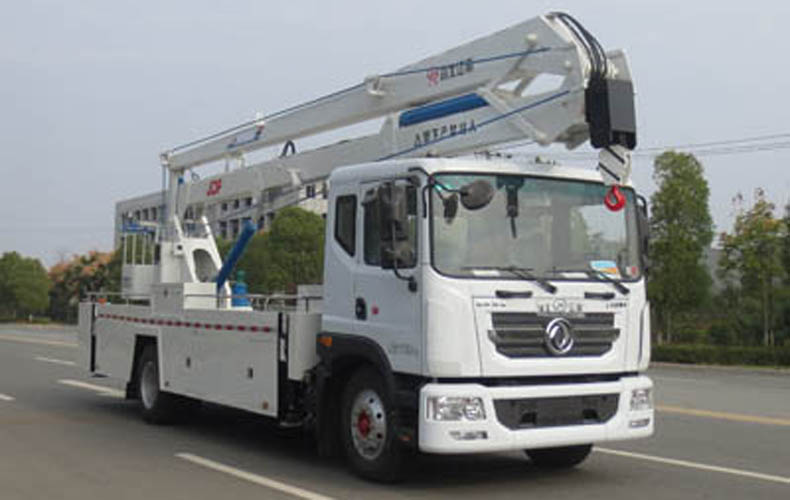

东风22米折臂式高空作业车技术资料
发布日期:23-08-09  来源:湖北江南专用特种汽车有限公司

/202308/1691543627_eb0d04dc72c1a25c3394.jpg


【主要技术参数】
产品** 江特牌 公告批次328
产品名称 JDF5110JGK22E6型高空作业车
产品号 ZPT2S6DK01G
外形尺寸(mm) 10350×2480×3900
总质量(Kg) 11300,10900
整备质量(Kg) 11105,10705
驾驶室准乘人数(人)3
接近角/离去角(°)19/11
前悬/后悬(mm) 1260/3000
轴数 2
轴距(mm) 3950,4500,4700,5000,5300,5600
轴荷(Kg) 4250/7050,4100/6800
zui高车速(Km/h) 105
其它 前伸:680mm,后伸:110mm;仅采用底盘5300mm轴距;侧面防护及后下部防护装置材料材质:Q235,整体式结构,后下部防护装置离地高度:495mm;ABS系统生产厂家,型号 :焦作博瑞克**技术有限公司,J ABS;主要专用装置为折叠臂,用于抢修电力、通讯、路灯等高空作业.
【底盘技术参数】
底盘型号 EQ1165LJ9CDE 底盘名称 载货汽车底盘(二类)
**名称 东风牌 生产企业 东风汽车股份有限公司
外形尺寸(mm) 7020,7880,8080,8380,8857,9707×2380,2425,2490×2845,3225 轮胎数 6
接近角/离去角(°) 19/13,19/17 轮胎规格 9.00R20,10.00R20,295/80R22.5,275/80R22.5
钢板弹簧片数 8/10+7 前轮距(mm) 1862,1933,1949
燃料种类 柴油 后轮距(mm) 1806,1865
排放标准 GB3847-2005,GB17691-2018国Ⅵ
发动机型号 发动机生产企业 排量(ml)功率(Kw)
B6.2NS6B210 东风康明斯发动机有限公司6200 154
D4.5NS6B220 东风康明斯发动机有限公司4500 162
D4.0NS6B195 东风康明斯发动机有限公司4000 143
YCS04200-68 广西玉柴机器股份有限公司4156 147
CY4SK761 东风朝阳朝柴动力有限公司4087 145
B6.2NS6B230 东风康明斯发动机有限公司6200 169
三节折臂,zui大作业半径:9.5m,zui大作业高度:22m.360°回转。zui大起吊质量1000㎏,zui大起吊高度12.4m。支腿跨距:纵向X横向(mm):5600X4000。吊蓝额定载荷≤200㎏。吊蓝尺寸:1080X610X1100,外置拉杆机械调平,带油缸锁止功能,转台和吊蓝双位操作。带发动机熄火装置,带应急动力单元。
★采用东风底盘加装三节折臂液压举升专用装置
★环保项到机动车第六阶段排放标准
★采用国产、进口换向阀及液压油缸,换向平稳,操作灵活方便,液压系统实现上下车互锁,过载保护,油缸安全自锁,系统设过载保护阀,油压超过定值,自动卸载
★转台、工作斗双工位操作
★臂架结构紧凑,机动性好,作业范围大
★支腿与工作臂互锁,,防止误操作
★H型支腿,跨距大,稳定性好,支腿即可**伸缩,又可联动,装有支腿报闪灯,用于作业时支腿示廓,发出光**信号
★工作斗自动调平,外置拉杆强制平衡
★装有1.5吨吊钩(吊钩伸缩800-1000mm)
